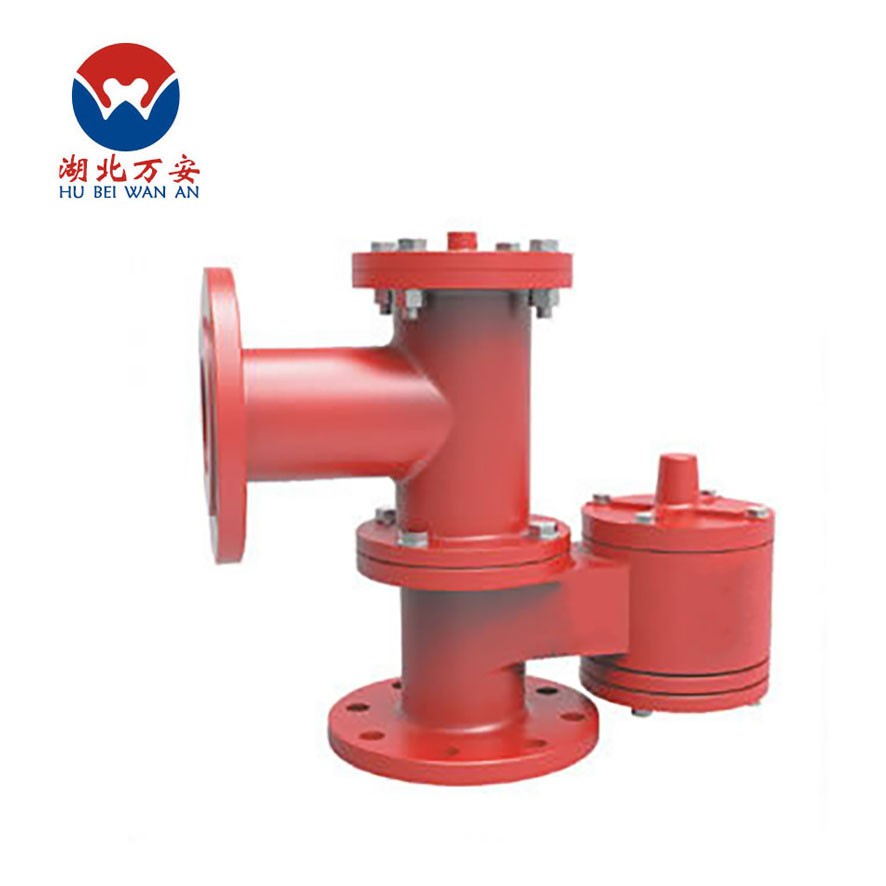

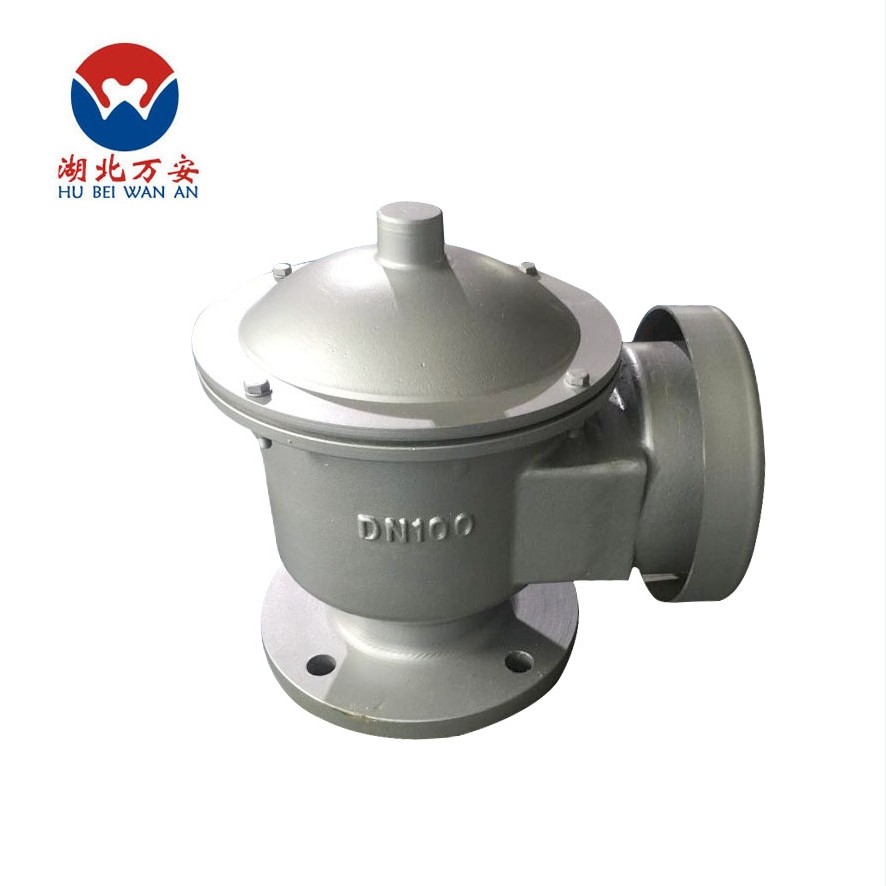

呼吸閥

一、概述

呼吸閥是安裝在罐區儲罐頂部的壓力保護裝置，以保障儲罐內外壓力的平衡，防止罐內超壓或真空破壞，也可減少罐內液體的揮發損耗。

根據中國《石油化工設計防火規范》的規定：“甲、乙類液體的固定頂罐，應設阻火器、呼吸閥”。而我國呼吸閥產品類型單一，還滿足不了石油化工各類罐區的需要，我公司研發了API 2000系列呼吸閥、緊急泄放閥產品。該產品規格品種齊全、通氣量大、密封性能好等優點。產品類型有排大氣呼吸閥、帶接管呼吸閥、單呼閥、單吸閥等。根據壓力不同可分為重力載荷式、彈簧載荷式。各規格呼吸閥可與阻火器配套使用。

二、功能特點

 大多數儲罐上均安裝有呼吸閥、緊急泄放閥（或緊急泄放人孔）、氣體調節閥、阻火器等裝置。

 呼吸閥能夠在泵注入/抽出介質或熱交換的條件下，提供壓力或真空泄放，從而防止儲罐破裂或被抽癟。分大氣排放及管道排放兩種型式。根據工況又可分為呼吸閥、單呼閥、單吸閥。緊急泄放閥具有兩個功能：一是快速泄放由于罐周圍有火情或超過設計流量的介質注入儲罐造成的超壓；二是在常規吸閥未正常開啟的且壓力恒定的情況下吸入空氣進行卸壓（針對帶吸閥的緊急泄放閥而言）。

  氣體調節閥是一種精確調節裝置，它通過控制高壓氣體的流量使儲罐保持較低的氣體壓力，并當儲罐中的介質被抽出或罐內氣體釋放熱量壓力降低時保持罐內正壓。

   阻火器的功能是阻止火焰在氣體管道系統內的傳播以保護儲存有易燃性介質的低壓儲罐。它可以通過阻止外部熱量和火焰的傳播來保護罐內低閃點的介質，從而提高罐的防火性能和安全性能。通常情況下，將出口通大氣的呼吸閥安裝于阻火器頂部。

三、工作原理

呼吸閥應垂直安裝于儲罐頂部，使呼吸閥的密封處于關閉位置。當外界溫度升高或注入物料，儲罐內氣體介質膨脹，其壓力也逐漸升高，若其壓力超過規定正壓呼吸值時，本閥呼氣密封副閥瓣開啟，正壓泄放。儲罐內壓力降低至規定值時，閥瓣及時關閉。

當外界溫度降低或抽取物料時，儲罐內壓力降低并出現真空負壓，當達到規定的負壓值時，閥門吸氣密封副閥瓣開啟，吸入空氣或氮氣，當儲罐內壓力與外界空氣大氣壓均衡至規定值時，吸氣閥瓣關閉，保證儲罐正常使用。

四、執行標準

SY/T 0511.1-2010石油儲罐呼吸閥

API 2000

五、性能規范：

1、開啟壓力：

2、常規式閥門適用于-29℃~+120℃，如超出此范圍請在訂貨時說明。

3、根據不同的閥門材料可適用于：汽油、煤油、柴油、芳烴、硫、空氣等石油化工物料

六、安裝

1、呼吸閥應垂直安裝于儲罐頂部，不得傾斜或倒置安裝。

2、儲罐連接的管道不得小于呼吸閥進口管徑。

3、與閥門連接的進口管及出口管道應有支撐，不能附加于閥門上。

4、呼吸閥每年應校驗檢查一次，主要檢查密封性及開啟壓力。

5、鋁制閥門入口墊片應采用全平面墊片。

6、安裝前應檢查法蘭墊片的適宜性及法蘭面清潔度。

七、維護與保養

呼吸閥存放在有防雨設施的倉庫中，在其儲存和運輸時不準倒置。呼吸閥的維護與保養每月一次，冬季每月兩次。內容及方法如下：

1、檢查密封面：先將閥蓋輕輕打開，把真空閥盤和壓力閥盤取出，檢查閥盤與閥座密封處有無油污和臟物，如出現油污和臟物應清除干凈，然后裝回原位。在維護與保養中，如發現膜片有劃痕、磨損等異?，F(xiàn)象，應馬上更換或與我公司聯系，以使及時得到解決。

2、檢查開啟靈活性：檢查閥盤導桿與導向套是否有卡阻及有無油污和臟物，閥盤導桿上下拉動幾下，檢查開啟是否靈活可靠，并及時維護。

3、檢查O形圈：檢查O形圈是否損壞或老化，如不能密封用戶可自己購買此類標準件產品，或與我公司技術部聯系。

4、檢查內腔清潔度：檢查閥門內腔是否有鐵銹或異物，如較臟，應用干凈的布清洗干凈。

5、對于夾套式閥門，應附加檢閥門內有無積液及夾套的密封性。
