原油自動取樣器

一、   概述　

HCYZ系列原油原油自動取樣器針對原油（管道輸送、船運、車運裝卸）取樣的現場實際情況，按照ISO3171、SY/T5317-2006兩個標準而設計制造。廣泛適用于原油管道輸送、船運、車運裝卸的試樣采集，尤其符合貿易交接口精確計量的要求；

　　經過幾年來的努力，我公司對HCYZ系列原油自動取樣器不斷進行改進和技術升級，已完成第3代產品的開發，其設計獨特、安裝方便、易操作、防堵塞、故障率低、自動報警、安全可靠、價格便宜；尤其是取樣量不受工況、介質黏度、壓力等變化影響，確保取樣量準確，已廣泛應用在石化行業中,取得良好的社會效益。

目前，我公司設計生產的原油自動取樣器采取時間，流量比例樣；并可實施通信遠傳控制。也可對多條原油管線同自動取樣。

該取樣器設計符合標準Q/320323TEB01-2010，SY5317-2006《原油管線自動取樣法》、國際標準ISO3171。

二、   產品結構及特性

   原油自動取樣器由循環回路、分液器、密閉式可變?nèi)莘e樣品接收器及控制顯示裝置等構成。原油在變頻循環泵作用下，經由取樣探頭、手動球閥、過濾器組成的循環回路中流動，入口流速與其在管道中的流速相等。分液器汲取循環回路的適量原油，其分液量以流量計電子信號控制為流量比例樣，以電子時鐘信號控制為時間比例樣。經分液器采集的樣品存放在密閉可變?nèi)莘e接收器中，接收器與管道中的壓力、溫度相同，從而保證了采集原油的代表性。

在自動取樣的同時，通過自配對夾式超聲流量計（可選）檢出的實時流量，同步輸入控制芯片進行邏輯運算，通過程序?qū)崟r(shí)計算出實時流量的取樣量，達到滿足按流量比例取樣的要求。

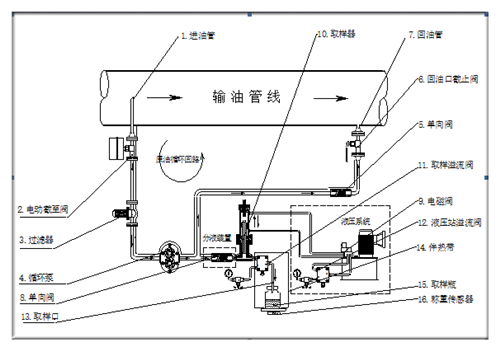

 圖1：產品結構圖

HCYZ-II-W原油管線自動取樣器特點：

? 采用時間比例取樣和流量比例取樣兩種工作模式。具有自動報警、自動伴熱、取樣瓶防溢出等功能。

? 可變?nèi)莘e式樣品接收器能保證與管道內壓力、溫度一致，保證取樣的代表性。

? 液體進入取樣探頭的線速度等于主管線內液體流經探頭的線速度。

? 本取樣器控制核心為西門子S7-smart系列可編程邏輯控制器(PLC)，人機界面采用西門子IE700系列觸摸屏，零部件均采用進口優質產品，保證產品使用安全，性能穩定。

三、   技術參數

1、外型尺寸： 約 660X 660 X 1200（mm），不銹鋼殼體，并按用戶要求設計;

2、電力輸入：  a.電壓： 380V±10%； b. 功率 :  4.0 kW（采用4*1.5阻燃電纜即可）

3、電機功率：0.75 kW 、0.37 kW；

4、工作介質： 溫度： 80℃以下； 黏度： 有流動性；

5、壓力：4.0Mpa以下(高于4.0Mpa單獨設計);

6、工作環境： 視介質凝固點而定，低于凝固點應保溫或電伴熱；

7、性能系數： 0.95---1.05（優于國際標準的0.90-1.10）；

8、取樣間隔時間/流量(周期)：間隔時間10---999 （s）可調，間隔流量可調;

9、單次取樣量: 1.5-10（ml）（可調節）,并可按用戶需要設計；

10、有關參數就地控制、顯示、調整及通信遠傳到值班室,控制、顯示、調整；

11、取樣量稱重即時顯示、超重及欠量報警、停電、停機等報警；

12、輸油管線達不到紊流時，可采?。?-局部縮徑或2-管線內安裝自力式整流器或安裝外循環泵及射流器；我公司推薦局部縮徑，其效果突出；

13、該取樣器不存在死油段，不存在滯后現象；

14、防爆等級：dⅡBT4。

四、工作原理

WAYQ取樣器由循環回路、含水測試變送器、分液器、密閉式可變?nèi)莘e樣品接收器及控制顯示裝置等構成。
  原油在循環泵作用下，經由取樣探頭、手動球閥、電動閥、過濾器、單向閥組成的循環回路中流動，入口流速 與其在管道中的流速 相等。采樣器汲取循環回路的適量原油，其采樣量以程序設定的流量比例樣或時間比例樣。經采樣器采集的樣品存放在密閉可變?nèi)莘e接收器中，接收器與管道中的壓力相同、溫度近似，從而保證采集原油的代表性。

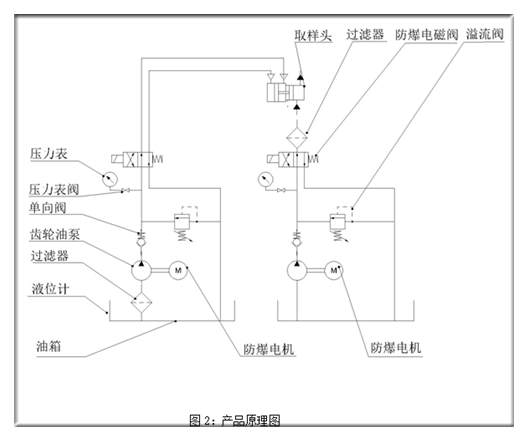

圖2：產品原理圖

五、儀器顯示窗說明

采用西門子PLC及西門子觸摸屏實時控制和顯示取樣器的狀態，可以進行工藝監視、時間取樣設置、流量取樣設置、伴熱設置、稱重設置、溫度記錄、報警記錄等主要控制點如下

1.取樣模式：可以設定按時間取樣模式或者流量取樣模式；

2.取樣工作時間：取一次油品需要的時間；

3.循環時間：設定一個取樣周期循環的時間；

4.取樣次數：一個循環時間內的取樣次數；

5.液壓站開啟時間：為了減少原油取樣的死油區，調整循環時間；

6.溫度設定：設置伴熱的溫度上下限值；

7.實時重量：實時顯示取樣瓶?jī)?nèi)取樣物的重量；

六、   安裝

1、       外形尺寸：800*600*900（mm）

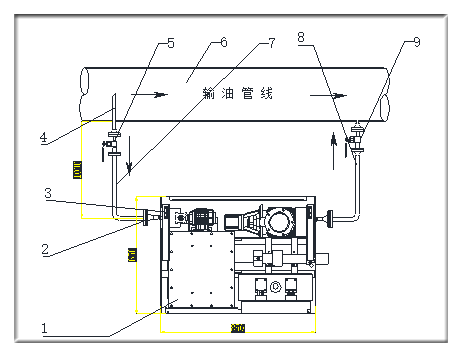

2、 安裝場地尺寸：

安裝要求：

1) 取樣口安裝應符合SY/T5317-2006要求。

2) 取樣儀安裝位置距離管線最遠不要超過1500mm。

3) 室內安裝應有通風、保暖設施，室外應具備防風、防雨、防寒設施。

1、電氣安裝示意圖

1.該取樣器設備內部電氣接線，在取樣器設備出廠前，已全部連接完好；

2.在取樣器設備現場，僅需將5*2.5的三相五線阻燃電纜線從設備底下引入設備殼體內，接入設備內預置的防爆開關（盒）即可.

七、 訂貨須知

1、 應提供取樣點處原油管線實際最大工作壓力（Mpa)

2、 應提供取樣點至地面高度和 原油管線直徑 ；

3、 用于低溫環境、高凝固點原油、高含水原油等訂貨時應說明。

八、質量保證及售后服務

1、 質量保證期至購買之日起，為期一年（以購貨發票日期為準）。

2、 在質量保證期內，儀器在正常使用時發生故障，憑產品保修卡由我公司負責提供免費維修費服務，因水災、火災、地震或其他不可抗拒災害而導致的損壞，不在此保修范圍內。

3、 在質量保證期內，如有下列情形之一的，我公司將按情況收取材料費和維修費：

A．未依據用戶手冊上所示工作程序和環境使用所致的損壞；

B．擅自拆卸、擴充、改裝所致的損壞；

C．超過保修期的。
