一、概述
HCYQ型密閉式采樣器是遵循SH0233-92《液化石油氣采樣法》的基礎下，參考UOP技術而設計、制造。適用于石油、化工裝置中各種介質，有毒、有害、易燃、易爆等危害性的中、低壓氣體介質無泄漏的采樣。所采集的樣品真實性強，準確性高，無殘液、殘氣排放。有效地防止有毒、有害介質對操作者的傷害。同時不會污染環境，避免了易燃、易爆介質在采樣時可能造成的危險事故。符合國家對環保和防火、防爆等規范的要求。
HCYQ型密閉取樣器已在國內石油化工裝置，如渣油加氫、重油催化、氣體分餾等裝置。
HCYQ型密閉取樣器，通稱為氣體密閉式采樣器（氣體密閉取樣器），以適應更高要求、更高品質的采樣。
二、工作原理和特點：
采樣介質用耐高壓無縫鋼瓶密閉收集，無縫鋼瓶進出口兩端用安全可靠的針形閥控制開啟，配備了安全可靠的快速接頭，使安裝與卸下采樣鋼瓶安全、方便、快捷。
HCYQ型密閉取樣器以在線型采樣為基礎，為提高采樣安全性、方便快捷性、穩定可靠性而增設相應各類功能件，以適應各類工況、各類密閉介質的采樣，主要有：
1、設置了旁通閥以控制介質的流向,以配合實現介質采樣的循環、收集、排凝、放空等動作獨立進行；
2、為確保采樣介質充分填充入采樣鋼瓶中，采樣介質入口與出口必須具備一定的正壓差（最少0.01MPa），如沒有正壓差可用安全可靠的氣動泵來循環液體。
3、為確保采樣的精確度，設置過濾器、排凝口、放空口、至火炬口，分別排盡采樣器管線內殘余液態物、氣態物。排凝口、放空口前設置閥門，壓力表，溫度計確保排放的可操作性、安全性；
4、針對氣液兩相共存的采樣介質，可設置管道過濾器、分離器進行分離，確保所收集的介質的純度和采樣的準確性；
5、如高溫（低溫）介質的采樣，需要冷卻（加熱）到室溫20℃左右采樣器設置冷卻（加熱）系統，方便采樣工操作，確保采樣工人身安全；
6、設置滅火口和靜電接地件，以防爆、防火，確保罐區的安全；
7、可添加緩沖罐（或集結器）、定量罐、時間控制器以實現更安全、更快捷的采樣；簡化操作程序、提高采樣的自動化程度；
8、根據用戶需要可內置多點浮動或定點采樣內件，可實現多點、定點、均質密閉采樣；
9、為確保取得嚴格的均質密閉樣品，可增設攪拌裝置或混合設備。
三、技術參數

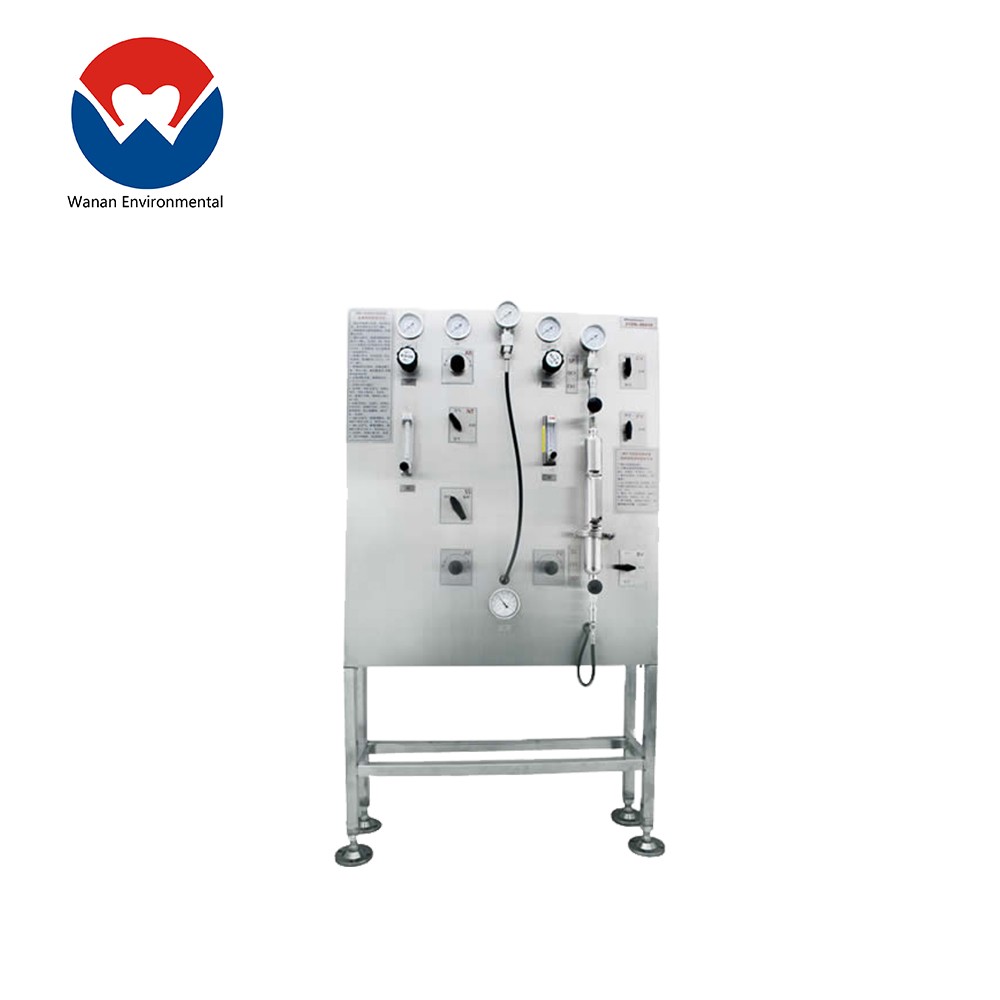

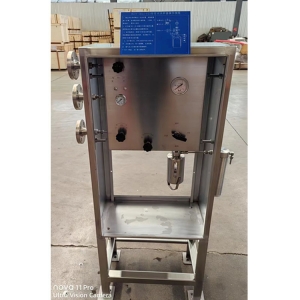

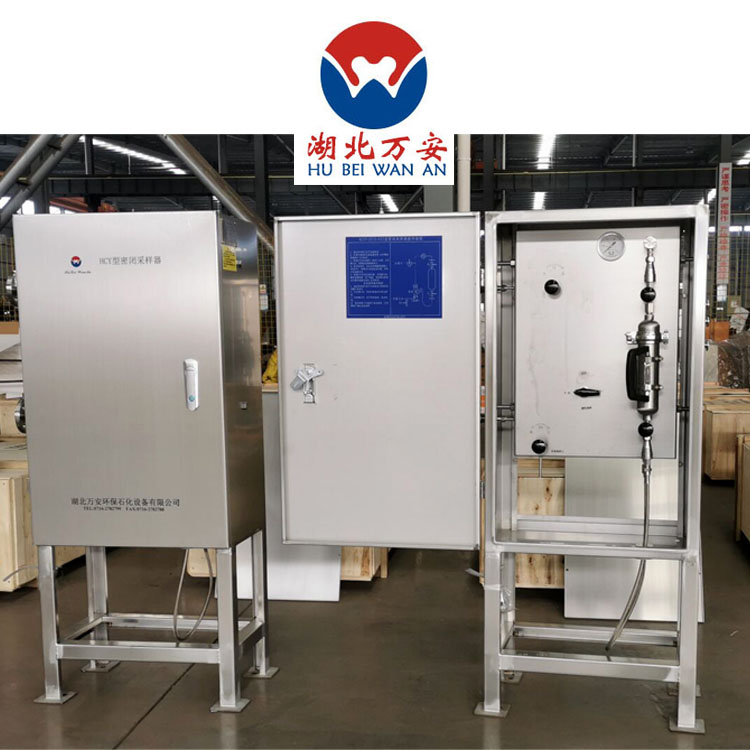

HCYQ型密閉取樣器，主要由箱體、無縫鋼瓶、快插、壓力表、閥門、密封件及法蘭組成。由于采樣瓶與工藝管之間用快插連接，操作簡單、迅速、方便。
適用范圍：適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣。
采樣溫度： 0～450℃
設計壓力：0.25～10.0MPa
采樣量：250ml或500ml
四、產品型號分類及結構圖型號說明：
型號大類按基本特征分四類
A、在線型采樣器— 簡稱 A型，又細分為 A1、A2、A3、A4型等；
B、密閉型采樣器— 簡稱B型，又細分為 B1、B2、B3、B4、B5型等；
C、帶冷卻器的在線型采樣器 —簡稱C 型，又細分為 C1、C2型等；
D、帶冷卻器的密閉型采樣器 —簡稱D 型，又細分為 D1、D2、D3、D4型等。
五、使用方法
以HCYQ-B1 型密閉式采樣器（密閉取樣器）為例, 采樣介質為液化氣（液態），具體步驟如下：
1、采樣前準備 按試驗所需的試樣量，選擇相應容積的采樣鋼瓶（無縫鋼瓶），采樣鋼瓶（無縫氣瓶）應保持清潔、干燥。應先稱出其采樣瓶皮重。
2、放空，并沖洗采樣器內各零部件腔室及內表面。
3、采樣
4、調整采樣量
排出超過采樣鋼瓶容積70-85％的液相試樣。
采用稱量法稱出盛滿液相試樣采樣鋼瓶的重量，確定在20℃時采樣鋼瓶容積80%的試樣重量。然后使采樣鋼瓶處于能排出液相試樣的位置，微微打開采樣鋼瓶兩端的閥門，放出多余的試樣。
注意：若采樣鋼瓶不能立即稱重，應放出少量試樣，以防止由于升溫使試樣膨脹而產生過大的壓力。方法如下：
灌滿試樣后，將采樣鋼瓶置于直立位置，稍微打開采樣鋼瓶兩端的閥門，液體立即排出，當蒸汽剛剛出現，便關閉采樣鋼瓶兩端的針型閥，如果打開采樣鋼瓶任一端的閥門后，沒有液相試樣排出，則此試樣應報廢，并重新采樣。
5、泄漏檢查
在排去規定數量的液體后，把容器浸入水浴中檢查是否泄漏。
6、試樣保管
試樣應盡可能置于陰涼處存放，直至所有試驗完成為止，為了防止閥的偶然打開或意外碰壞，應將試樣放置于特制的框架內。
六、注意事項
為了確保采得符合要求的代表性試樣及安全采樣，在采樣期間，嚴格注意有關細節：
1、拆卸采樣器，應注意采樣瓶外壁溫度，戴好手套以防燙傷或凍傷；
2、采樣人員應避免介質或其揮發氣接觸皮膚，應帶上手套和防護眼鏡，避免吸入蒸汽；
3、液化氣采樣瓶采集介質應為其容積的75%-85%；
4、已裝滿采樣介質的采樣瓶，必須遠離火源，禁止接近高溫和陽光暴曬；
5、使用前應仔細檢查采樣器各管道接頭是否聯接緊密，如有松動，應及時檢修后方可使用，注意標定各螺紋接頭的接口位置，如取下鋼瓶，下次裝上采樣前必須擰緊到標定處，并檢查是否會產生泄露，連接緊密后重新標定各螺紋接頭的接口位置；
6、采樣鋼瓶定期做1.5倍設計壓力水壓和氣密性試驗,確保采樣和現場的安全；
7、采樣瓶與軟管接頭應經常檢查，如有損壞，應及時更換；采樣鋼瓶注意定期檢修，前五年每二年一次，以后每年一次；
8、確保所采得的試樣為純凈的介質，避免采集罐底附近帶污質液或罐頂附近含氣相組分的氣液混合物，盡量居中采集；
9、注意介質排出裝置會產生靜電，在采樣前直至采樣完畢仔細檢查設備與介質相關系統連接情況或接地情況是否牢固，是否達到防靜電的要求；
10、在清洗采樣器和排出采樣器內廢液時要注意安全；
11、排放點必須有安全設施并遵守安全及環保規定；
12、排凝之前的閥門用于排出系統內殘液，不排液時關閉；
13、排氣之前的閥門用于排出系統內殘余氣體，不排氣時關閉。
七、訂貨須知
1、我公司生產的HCYM型采樣器，其法蘭標準采用SH3406標準，用戶如果采用HG、GB或ANSI、JIS等法蘭標準，應在合同中注明。
2、箱體材質為碳鋼，其余金屬件材質均為不銹鋼304 (也可按用戶的要求定做)。
3、采樣器容積：250ML，300ML，500ML(或按用戶要求而定)。
4、除樣本所列產品外，我公司可根據用戶需要，設計、制造符合特殊工藝要求的采樣品。
