一、概述
為了解決儲罐內液體采樣繁瑣的問題，我公司根據國家標準GB/T4756-1998《石油液體手工取樣法》檢驗的規定，結合多年采樣器的生產實踐經驗研制出的HCYG型系列罐下采樣器產品，深受用戶好評，儲罐罐下采樣器有如下優越性：
1、所采取的油樣準確性高；
2、操作簡單、方便：采樣工不需上罐，這樣既減輕了采樣工人的勞動強度又保證了安全，特別是在氣候惡劣條件下，更能顯示其優越性。
3、自動化程度高，節省采樣時間，提高工作效率。
4、操作箱一體化設計，便于用戶操作、安裝、維修。
5、取樣無殘留，取樣嘴無滴漏。
6、苯等有毒介質罐均為密閉耐壓玻璃瓶取樣，確保采樣工的健康，無安全之憂。
二、適用范圍
適用介質范圍：石腦油、汽油、煤油、柴油、原油、蠟油、瀝青、化工原料等
采用形式：相對點、定點采樣、相對點或定點的混和液均質采樣。
環境溫度：-15℃～90℃ (根據具體情況加裝保溫和伴熱)
樣品流入取樣瓶方式：液高壓力或吹掃驅動
系統清洗驅動方式：氣動泵（需配0.3MPa～0.8MPa氣源）、手動泵
三、型號與選型
選型方法：
（一）、均勻性介質罐下采樣器
1、HCYG-K型：用于內浮頂罐、外浮頂罐
2、HCYG-X型：用于拱頂罐、內浮頂罐、外浮頂罐；
3、HCYG-H型：用于無攪拌設備的拱頂罐、內浮頂罐、外浮頂罐；
4、HCYG-I型：專門用于無攪拌設備的矮型拱頂罐
5、HCYG-G型：專門用于有攪拌設備的拱頂罐及內浮頂罐，在滿罐條件下取頂部、上部、中部、下部、底部、出口樣。
以上型號取樣器均適用于均勻性液體取樣，其采樣隨動機構按GB/T4756-1998《石油液體手工取樣法》取樣原則設置 ：
（1）、上部樣、中部樣、下部樣
（2）、上部樣、中部樣、出口液面樣
上部樣：液面下1/6處中部樣：液面下1/2、
下部樣：液面下5/6出口液面樣（油品輸出管道的最低點）
也可增加底部樣品（距離罐底150-300mm）、頂部樣品（液面下150-300mm）
四、結構形式特點
HCYG-X 型罐下采樣器（交叉臂式）
1、主要技術優點：
采樣效率極高，操作極為簡便：采樣僅需搖動手搖柄8-10圈或開啟氣動循環泵1分鐘即除去采樣管線內存舊樣品，再任意開啟所需取樣閥即可采樣；
采樣精度極高：由于X型組件嚴格按菱形法則運行，任意液位高度完全相同，所以采樣精度可確保采樣位置誤差不超過1%；
安裝、檢修、維護方便：由于在罐外管線均設置罐根閥，所以非常方便用戶控制,使得其安全性能提高，安裝、檢修、維護極為簡便；
根據樣品的粘度差異及泵的特性隨時可以調節上、中、下罐根閥的開啟度進行限位校核，確保上、中、下采樣流量完全達到1：1：1的配置，確保上、中、下的混合樣達到1：1：1的精準組合。
操作箱設計為不銹鋼304結構；用于原油、渣油、瀝青及其他易凝易結晶介質時，采用帶保溫和蒸汽伴管加熱的雙層不銹鋼304結構，接通保溫蒸汽進行保溫。
組合樣（例行樣）直接取樣，無需分別取樣后再到化驗室進行混合制取。
2、其他特性
1）、HCYG-X型自動取樣裝置符合ISO 3170：1998（GB/T 4756-1998）《石油液體手工取樣法》標準，在任何液位下均滿足以上取樣標準。
2)、采樣分布：頂部（液面下200mm）、上部樣（液面下1/6液位處）、中部樣（液面下1/2液位處）、下部樣（液面下5/6液位處）、底部樣（罐底表面上200mm），其中上、中、下三點可直接采集1：1：1等比混合樣（精度不超過±1%）共6個樣品。
3)、準確性：進樣口位置誤差≤20mm。
4)、取樣重復性：采樣重復性一致。
5)、手動泵循環正向旋轉置換取樣管內存液。
6)、手動循環泵具有反向沖洗疏通采樣嘴堵塞功能。
7)、所有浸濕件中，法蘭短節、連接支管、底座等安裝附件和罐體同樣材質；其他所有部件均為不銹鋼304材質。
8)、適用介質：汽油、柴油、煤油、機油、航煤、白油、原油、渣油、瀝青及芳烴類等各種化工產品和化工中間產品，溫度：≤200℃，壓力≤2.0Mpa的所有貯罐的罐下取樣。
3、產品結構及安裝圖

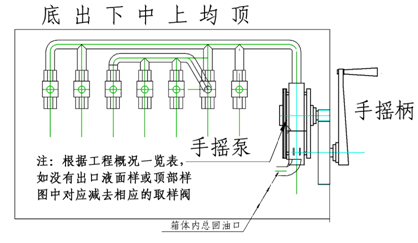

（1）、HCYG-X型罐下采樣器手動取樣箱體圖

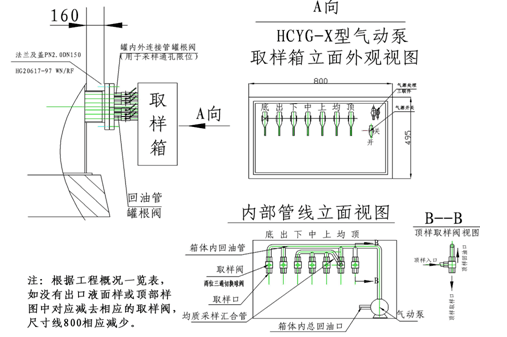

（2）、HCYG-X型罐下采樣器氣動取樣箱體圖

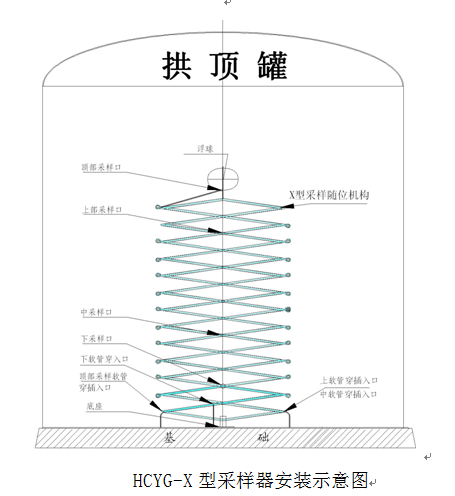

（2）、HCYG-X型罐下采樣器安裝圖
五、使用方法
1、氣動方式：將采樣箱內氣動開關旋轉到“開”的狀態，氣動泵自動開啟1-2分鐘左右把各采樣管內陳積液置換為新鮮的油樣；
手動方式：將旋轉手動泵8-12轉把各采樣管內陳積液置換為新鮮的油樣；
2、然后將開啟采樣箱內采樣閥，如 采上部樣，開啟標記為“上”的的控制球閥即可，如采底部樣，開啟標記為“底”的的控制球閥即可；
3、采樣完畢，關閉氣源開關及采樣閥。
六：安裝及注意事項
（ 一）、安裝說明：
A、如果采用氣動采樣，需要用戶在采樣器安裝法蘭附近配置一條壓縮空氣管線，壓縮空氣的壓力大于0.3Mpa，管線直徑為DN15即可。
B、如需伴熱用戶應在安裝法蘭處配置一條DN15蒸汽管線和疏水閥。
（二）、罐外安裝圖：
1、帶采樣箱的安裝方式
注：
如上述兩圖所示 ，用戶需要預制帶接管法蘭PN2.0DN150 RF SH3406-96，法蘭端面距罐壁160mm或按用戶要求，便于采樣操作,油罐采樣中心孔距地面1200mm；
油罐基礎高度低于700mm的，保證所開的孔中心至地面總高1200mm為宜。如油罐基礎高度高于700mm的，保證所開的孔中心至地面總高在1200～1600 mm；
2、不帶采樣箱的安裝方式
注：根據用戶需要可將B、C、D管線上的截止閥前置到針型閥之前。
七、配套說明
（一）、操作箱簡介
1、操作箱內置流體分配管線，可以保證用戶可以取得上、中、下三點的樣品，也可取得上、中、下三點的樣品的等容積的混合樣。
2、操作箱內置動力裝置以促進采樣介質的循環，可以是手搖泵、氣動泵，根據用戶的油品特性而匹配。
3、粘度大的油品的箱體一般為夾套保溫型；
4、配防盜設施。
(二)、手搖泵簡介
轉子手搖泵提供了一種從圓桶、桶、儲罐或大桶內分配或傳輸非粘性液體的安全而方便的方法。
具有流量大，阻力小，壽命長等優點。
（三）、氣動泵簡介
1、氣動磁力泵簡介
氣動泵磁力泵是我公司與氣動泵科研單位研制的新型的氣動泵，具有如下特點：
（1）、全密閉，泵體與介質分離，無滲漏，非常清潔，可實現大顆粒流通，是理想的液體介質循環泵。
（2）、防爆性能高，不產生靜電。免維護性能高，壽命長。
2、氣動齒輪泵簡介
氣動齒輪泵是我公司與氣動馬達泵和齒輪泵科研單位合作研制的新型氣動齒輪泵，特點是：
（1）、當一個齒進入另一個齒的流體空間時，液體就被機械性地?cái)D排出來。結構可靠、工作穩定，可輸送原油、污油、蠟油、瀝青等粘性大的介質。
（2）、防爆性能高，不產生靜電。免維護性能高，壽命長。
