一、概述
為了解決儲罐內液體采樣繁瑣的問題，我公司根據國家標準GB/T4756-1998《石油液體手工取樣法》檢驗的規定，結合多年采樣器的生產實踐經驗研制出的HCYG型系列罐下采樣器產品，深受用戶好評，儲罐罐下采樣器（儲罐采樣器）有如下優越性：
1、所采取的油樣準確性高；
2、操作簡單、方便：采樣工不需上罐，這樣既減輕了采樣工人的勞動強度又保證了安全，特別是在氣候惡劣條件下，更能顯示其優越性。
3、自動化程度高，節省采樣時間，提高工作效率。
4、操作箱一體化設計，便于用戶操作、安裝、維修。
5、取樣無殘留，取樣嘴無滴漏。
6、苯等有毒介質罐均為密閉耐壓玻璃瓶取樣，確保采樣工的健康，確保采樣的安全性。
二、適用范圍
適用介質范圍：石腦油、汽油、煤油、柴油、原油、蠟油、瀝青、化工原料等
采用形式：相對點、定點采樣、相對點或定點的混和液均質采樣。
環境溫度：-15℃～90℃ (根據具體情況加裝保溫和伴熱)
樣品流入取樣瓶方式：液高壓力或吹掃驅動
系統清洗驅動方式：氣動泵（需配0.3MPa～0.8MPa氣源）、手動泵
三、型號與選型
選型方法：
（一）、均勻性介質罐下采樣器
1、HCYG-K型：用于內浮頂罐、外浮頂罐
2、HCYG-X型：用于拱頂罐、內浮頂罐、外浮頂罐；
3、HCYG-H型：用于無攪拌設備的拱頂罐、內浮頂罐、外浮頂罐；
4、HCYG-I型：專門用于無攪拌設備的矮型拱頂罐
5、HCYG-G型：專門用于有攪拌設備的拱頂罐及內浮頂罐，在滿罐條件下取頂部、上部、中部、下部、底部、出口樣。
以上型號取樣器均適用于均勻性液體取樣，其采樣隨動機構按GB/T4756-1998《石油液體手工取樣法》取樣原則設置 ：
（1）、上部樣、中部樣、下部樣
（2）、上部樣、中部樣、出口液面樣
上部樣：液面下1/6處中部樣：液面下1/2、
下部樣：液面下5/6出口液面樣（油品輸出管道的最低點）
也可增加底部樣品（距離罐底150-300mm）、頂部樣品（液面下150-300mm）
四、結構形式特點
HCYG-I型（單臂式）罐下采樣器
HCYG-I型采樣器罐內采樣機構為采樣管按比例長度附著在單臂支撐桿組成。
1、結構形式
與老式采樣器CYⅠ型類似，與CYⅠ型不同之處在于：采樣支撐管采用密閉大管型，大幅度增加了采樣器在油品的相對剛性、在減輕采樣器內部件自重同時增加了采樣精度，是極為理想的罐下采樣器。
2、技術特點
優點一：嚴格等比運行，確保采樣精度，特別適合罐直徑大于其最大充裝高度的拱頂
罐。
優點二：采樣支撐桿用密閉大管型技術，大幅度增加了采樣器在油品中的相對剛性，可避免傳統采樣支撐桿因重力而產生弓形彎曲而使得采樣點位置偏離理論位置，提高采樣精度。
優點三：上、中、下采樣點完全根據液高而同步按采樣比例5/6、1/2、1/6升降。采樣誤差僅1%，較傳統方式更精確。
優點四：采樣高度2-4米內也可取 樣，取樣誤差在SH/T3414-1999規定的5%的范圍之內。

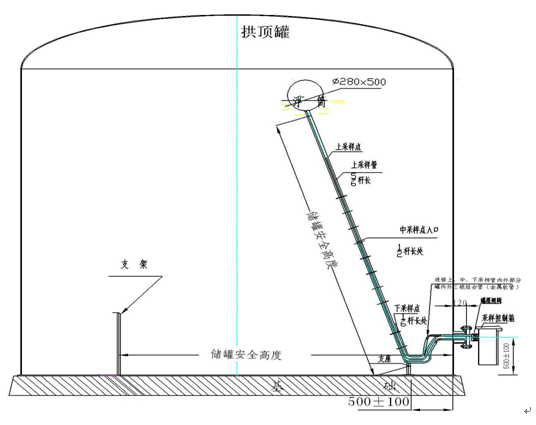

3、結構特征及安裝示意圖
4、工作原理
采樣器的單臂支撐桿底部活結在支座轉軸上，浮球掛在桿頂。上采樣點、中采樣點、下采樣點按下圖的位置固定在單臂支撐桿的5/6、3/6、1/6處, 桿頂浮球隨液面起落時，根據相似性三角形邊長等比的幾何學原理，上采樣點、中采樣點、下采樣點位高相對浮球位高始終保持5/6、1/2、1/6值不變。而浮球位高始終等于油品液位高，從而采樣器可以嚴格按采樣標準所規定的方式自動獲取樣品。
五、使用方法
1、氣動方式：將采樣箱內氣動開關旋轉到“開”的狀態，氣動泵自動開啟1-2分鐘左右把各采樣管內陳積液置換為新鮮的油樣；
手動方式：將旋轉手動泵8-12轉把各采樣管內陳積液置換為新鮮的油樣；
2、然后將開啟采樣箱內采樣閥，如 采上部樣，開啟標記為“上”的的控制球閥即可，如采底部樣，開啟標記為“底”的的控制球閥即可；
3、采樣完畢，關閉氣源開關及采樣閥。
六：安裝及注意事項
（ 一）、安裝說明：
A、如果采用氣動采樣，需要用戶在采樣器安裝法蘭附近配置一條壓縮空氣管線，壓縮空氣的壓力大于0.3Mpa，管線直徑為DN15即可。
B、如需伴熱用戶應在安裝法蘭處配置一條DN15蒸汽管線和疏水閥。
（二）、罐外安裝圖：
1、帶采樣箱的安裝方式
注：
如上述兩圖所示 ，用戶需要預制帶接管法蘭PN2.0DN150 RF SH3406-96，法蘭端面距罐壁160mm或按用戶要求，便于采樣操作,油罐采樣中心孔距地面1200mm；
油罐基礎高度低于700mm的，保證所開的孔中心至地面總高1200mm為宜。如油罐基礎高度高于700mm的，保證所開的孔中心至地面總高在1200～1600 mm；
2、不帶采樣箱的安裝方式
注：根據用戶需要可將B、C、D管線上的截止閥前置到針型閥之前。
七、配套說明

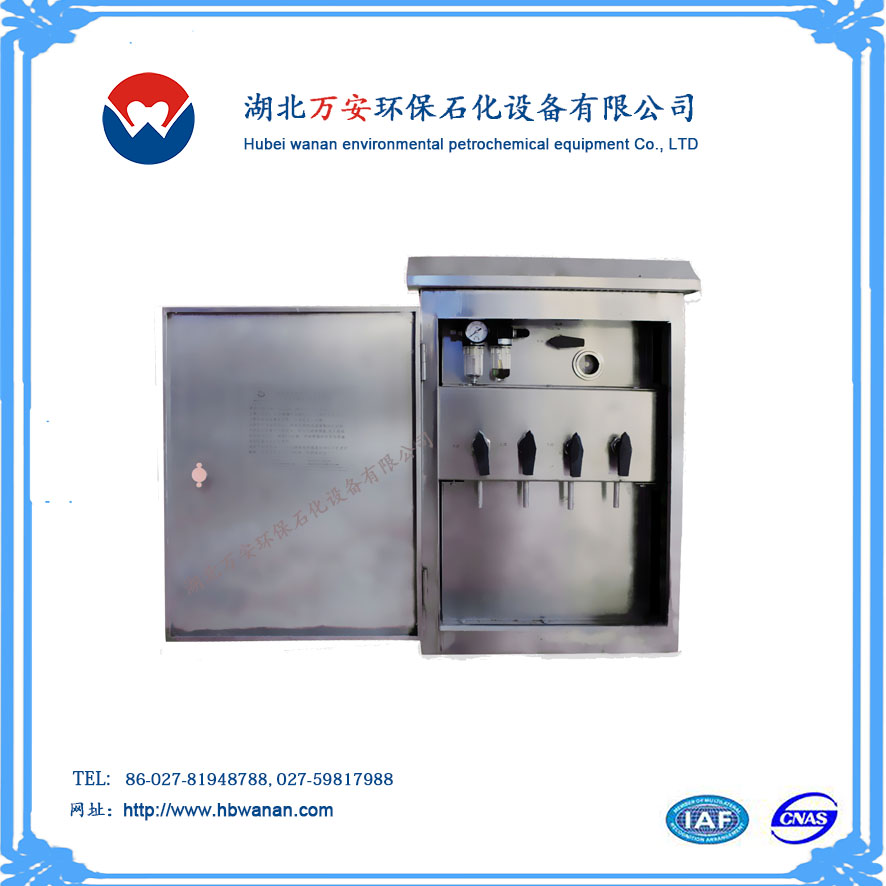

（一）、操作箱簡介
1、操作箱內置流體分配管線，可以保證用戶可以取得上、中、下三點的樣品，也可取得上、中、下三點的樣品的等容積的混合樣。
2、操作箱內置動力裝置以促進采樣介質的循環，可以是手搖泵、氣動泵，根據用戶的油品特性而匹配。
3、粘度大的油品的箱體一般為夾套保溫型；
4、配防盜設施。
(二)、手搖泵簡介
轉子手搖泵提供了一種從圓桶、桶、儲罐或大桶內分配或傳輸非粘性液體的安全而方便的方法。
具有流量大，阻力小，壽命長等優點。
（三）、氣動泵簡介
1、氣動磁力泵簡介
氣動泵磁力泵是我公司與氣動泵科研單位研制的新型的氣動泵，具有如下特點：
（1）、全密閉，泵體與介質分離，無滲漏，非常清潔，可實現大顆粒流通，是理想的液體介質循環泵。
（2）、防爆性能高，不產生靜電。免維護性能高，壽命長。
2、氣動齒輪泵簡介
氣動齒輪泵是我公司與氣動馬達泵和齒輪泵科研單位合作研制的新型氣動齒輪泵，特點是：
（1）、當一個齒進入另一個齒的流體空間時，液體就被機械性地?cái)D排出來。結構可靠、工作穩定，可輸送原油、污油、蠟油、瀝青等粘性大的介質。
（2）、防爆性能高，不產生靜電。免維護性能高，壽命長。
