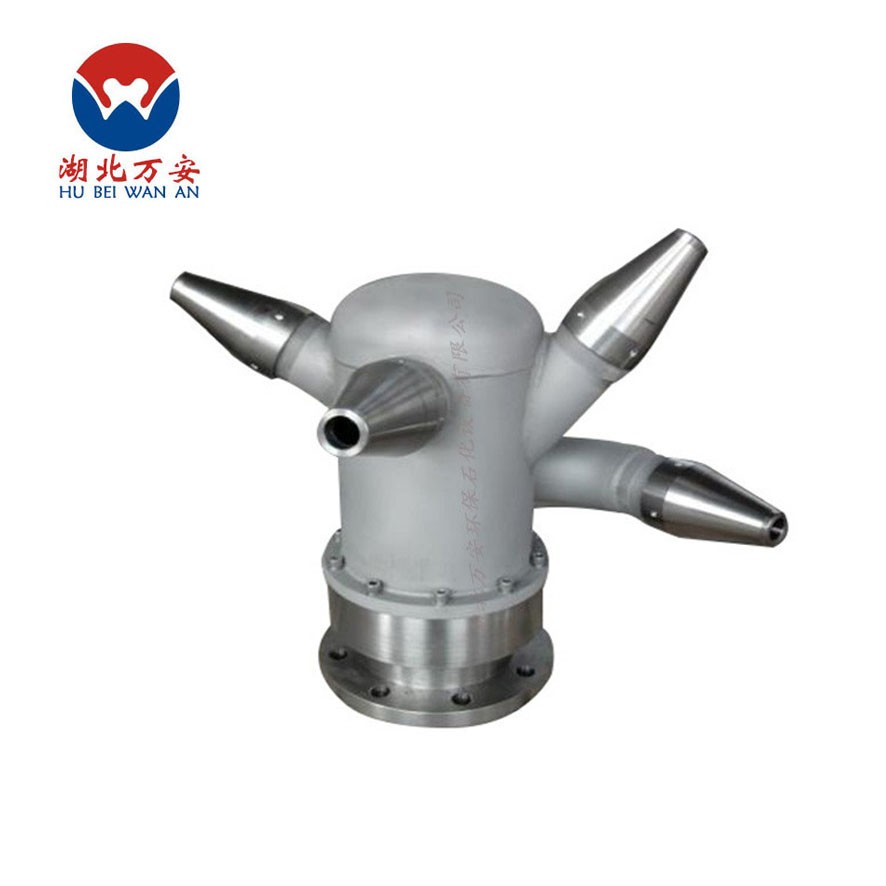

齒輪式旋轉噴射器

一、 產品簡介

本油品儲罐油品噴射器（旋轉噴頭），主要用于原油及重油儲罐噴射防沉作業，對儲罐底部進行旋轉噴射，采用直噴加渦流方式，使油罐底部沉積的重質組分能夠與罐內油品充分混合，減少罐內沉積，從而減少清罐次數，起到節能降耗的作用。

 二、工作原理

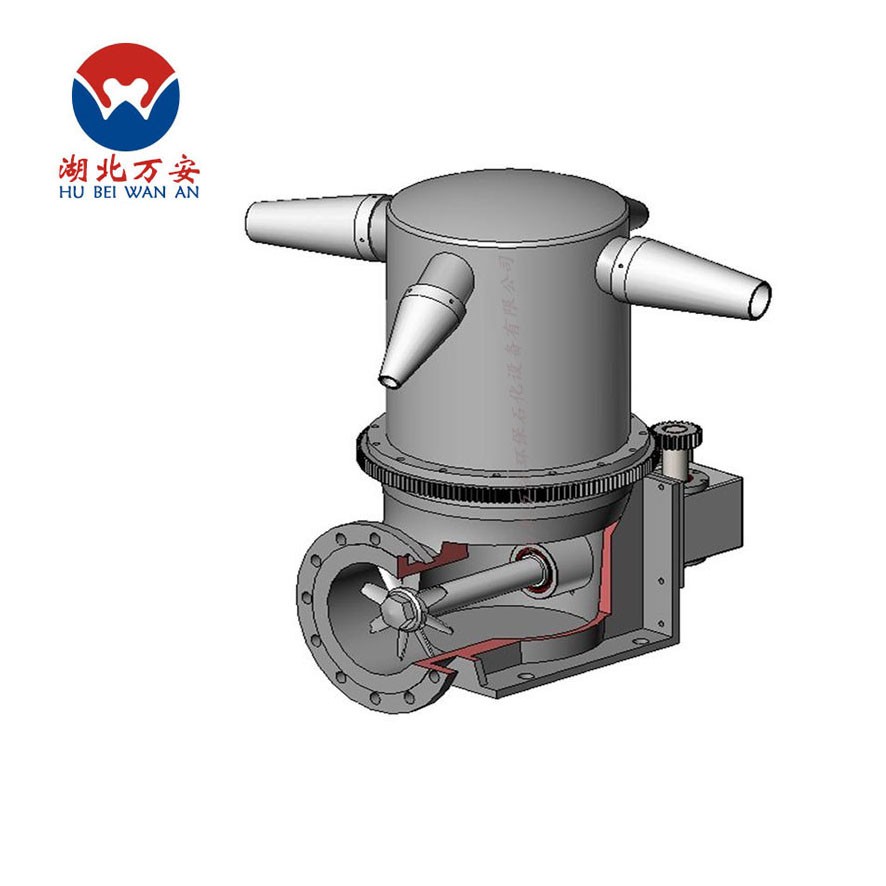

油品儲罐用旋轉噴射器主要由驅動主體、旋轉噴射主體、噴油嘴組成。驅動主體與進油管相連接，豎直至于油罐的底部相應位置，利用進油管的油品流過的動力，使油品儲罐用旋轉噴射器旋轉。旋噴內部設置有助力螺旋漿，使得油品從噴嘴口360度旋轉噴出，對儲罐底部進行全方位噴射，作用力強、不留死角。

三、結構特征

入口法蘭規格：  100-300毫米

（GB/T9116.1-2000凸面對焊鋼制管法蘭PN1.6MPa）

入口管直徑：    100-300毫米

外形尺寸：      長×寬×高   950×950×980毫米

四、注意事項

1．     在整機運輸時請注意平放輕移，開箱時從上往下拆卸，防銹膜在非裝配時不要打開。

2．     現場整機裝配時，必須整機與儲罐對號安裝，同箱拆出的噴嘴與旋轉噴射主體按照標識碼對號裝配。

3．     整機設備在儲罐內裝配完成后，如長時間不用需用防銹膜防潮，長時間停用后再次頭用，需進行檢查。

五、選型

   YJQ罐內油品調和旋轉噴頭的公稱壓力一般為2.0MPa ，公稱通徑有 DN100、 DN150、DN200 、DN250 、DN300等規格，材質根據用戶儲罐內所儲物料而確定，具體型號和規格由調合工況參數決定：

（1）、需要用戶提供的主要參數如下：

l 油品介質黏度、密度

l 儲罐的罐容積、直徑、 罐壁高度、安全高度

l 調合泵的揚程、 流量

l 調合管道的直徑、調合管道的泵與罐間的距離。

l 起調高度一般選擇1400mm

（2）、具體計算法則參見油品調合相關專業書籍或向我公司技術人員咨詢。

五、安裝說明

六、訂貨須知

用戶在訂貨時請?zhí)峁┮后w產品名稱、密度、溫度、粘度、油罐規格和調合泵揚程流量、調合管道參數。最好提供罐內調合工況，以便我們?yōu)槟扑]更合適的旋轉調合噴頭產品。
