HB-Ⅰ型自動截油排水器

※產品簡介

隨著全國石油化工工業的發展和儲油罐區的不斷增加，安全防火和環境治理問題日益突出，罐區與外界隔絕和雨水排放之間的矛盾是長期以來未能解決的難題，過去一般采用手動閥門和蓋板來控制排放雨水，下雨時開閥排水，天晴關閥，操作麻煩，雨天開閥后一般無人看守。若此時罐區發生了跑油事故，油品將流出罐區，用手動閥門排水還會將遺留地面上的油品隨雨水沖洗而排放出來，既浪費油品又污染環境，同時容易產生火災，國內數次重大油罐區火災事故與油罐區排雨水跑油有關，給國家和人民的生命財產造成重大損失，為此，我公司根據目前石油化工工業儲油罐區防火安全規范的要求，結合我公司從事油水界面控制的經驗積累而研制開發出了新一代HB型罐區自動截油排水器。本產品克服了原有產品的缺陷，實現了自動截油排水，很好地解決了儲油罐區雨水排放的問題，杜絕罐區由于操作失誤、脫崗或者控制設備失靈等引起的跑油事故發生。

本產品滿足GB50351－2005《儲罐區防火堤設計規范》第38頁3.2.8條要求的：“規范編制組在調研過程中發現，目前許多儲罐區場地的雨水排放設備極不完善…儲罐區堤內雨水排放的問題是有關安全的一個重要方面，為徹底解決這個問題，杜絕因此而帶來的安全隱患，在規范上必須提出嚴格的要求——儲罐區必須設置安全可靠的截油排水設備、絕對避免油流的外泄?！?/span>

本產品符合GB50074－2002《石油庫設計規范》和GB50160－92《石油化工企業設計防火規范》的規定。

※工作原理

本產品根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井內的介質是油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。當天氣干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質是油水混合狀態時，油水在沉砂井內分層，下部水由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。因此，實現了油品罐區截油排水完全自動化。

※產品特點

1、本產品采用無背壓的特殊設計結構，杠桿帶動閥針移動，使閥芯內外壓力一致，杠桿繼續移動，針閥和閥門很靈活的一起開始排水，從而解決了減壓閥與排水閥不同步的現象，克服了關閉不嚴的缺點，確保罐區安全；

2、不需任何能源實現自動控制，安全、環保、經濟；

3、體積小、結構合理、無易損件、使用壽命長、不需補充水，使用維修方便；

4、有水時自動開啟，天旱無水時自動關閉，有油水混合物時實行油水自動分離，本設備24小時全天候工作，減輕了操作工下雨時開閥、天晴關閥的工作壓力，杜絕了跑油事故的發生。

※技術參數

1、工作壓力：≤0.25MPa

2、公稱通徑：DN200、DN250、DN300、DN350、DN400、DN500

3、法蘭標準：HG20592-2009

4、適用介質密度：≤970kg/m3

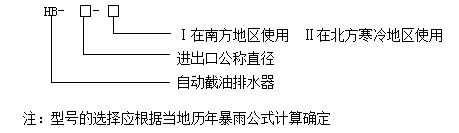

※型號規格說明

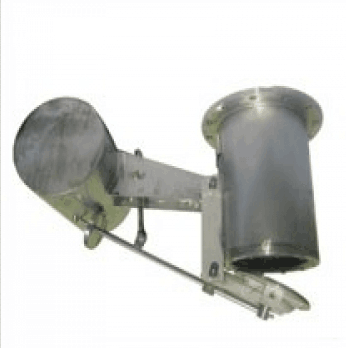

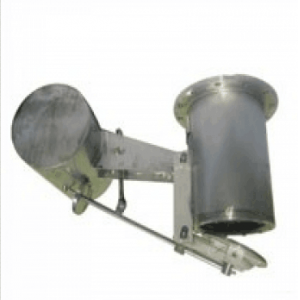

※HB-Ⅰ型自動截油排水器產品結構

1.產品結構尺寸表

※安裝

本產品直接安裝在油品罐區沉砂井內，直接與排雨水管連接，詳細尺寸參見中國石油化工集團的工業通用圖“總圖運輸通用圖集”SH104-2006《油品罐區水封閥安裝圖》。

1、打開包裝,按裝箱單清點設備；

2、先將出水筒法蘭與排水管彎頭下部法蘭連接；

3、將浮筒連接在出水筒上；

4、安裝閥芯和杠桿后連接浮筒與杠桿之間的撐桿；

5、安裝配重后即行投入使用；

6、請按以下視圖安裝：
