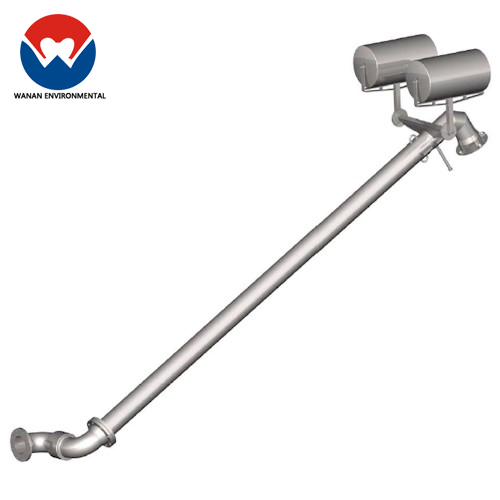

浮動收油裝置

浮動出油裝置是在油田、煉廠、加油站、機場、航空、污水處理廠、冶煉等行業使用。適用于原油或成品油罐安裝使用，用于收發油作業，進一步提高油品純度，防止在發油作業過程中，由于在儲罐底部雜質而影響發出油品的質量。

1. 產品描述

在油品生產及儲運過程中，不可避免地會產生大量的含油污水，而污水沉降罐是油水初步分離的主要設備之一，它是將含油污水收集在沉降罐中，然后利用油水密度的不同，通過重力沉降的方式進行油水的初步分離。在處理油水分離沉降過程中，分別有大量的油水分離出，形成浮油?，F(xiàn)有污水罐及沉降罐，只在罐內一定高度設有固定收油槽，污水罐工作時，只有當油面高于收油槽時方可收取，低于收油槽時，油無法排除，即收油槽以下油品無法收凈，剩余的油將隨污水的排放一并排出，給后序的水處理造成了很大的困難。給環境及經濟造成重大影響。

該產品是油田、煉廠、化工廠等污水處理系統中，用于收取儲罐或沉降池內漂浮油品或上層液體的專用設備。主要安裝于油水混合或兩種不容液體的儲罐內部。用于將分離后液體及時排出，減少環境污染，進一步提高混合液體分離效率。

2. 用途

該產品是油田、煉廠、化工廠等污水處理系統中，用于收取儲罐或沉降池內漂浮油品或上層液體的專用設備。主要安裝于油水混合或兩種不容液體的儲罐內部。用于將分離后液體及時排出，減少環境污染，進一步提高混合液體分離效率。

3. 工作原理

該產品主要根據液體阿基米德原理及液體渦流性質而設計，始終保持收油口處于液體表面一定深度范圍內。當罐內液體液位發生變化時，整體裝置在主浮子的浮力作用下，而繞回轉接頭上下運動，并且保持收油口距液體表面一定深度，隨時收取表面浮油或漂浮液體。

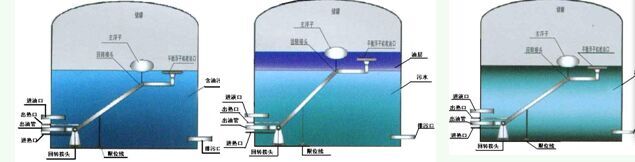

其工藝原理如圖所示：

（1）當罐內充有混合液體時，整體裝置受主浮子的浮力而浮起，此時油水處于混合狀態，平衡浮子機收油口處于表面處。如圖所示。此時不排油。

（2）當污水進罐后，由于油水密度的不同，重力沉降使油水初步分離，油水分離后油品處于上層，形成浮油，此時收油口正好處于油水界位上端且浸沒在油層中，且可收取表面浮油。收油裝置所處的位置如圖 (b)所示。

   （3）當上層油品被收凈后，剩余為污水，此時停止排油。收油裝置所處的位置如圖 (c)所示

4. 執行標準

Q/FYH01-2011     ?浮動收油裝置?

5. 主要技術參數

1．該裝置隨液體液位的變化上下浮動，隨時收集上層浮油，不受液位限制。

2．收油口距液面下深度：(20—50mm) （或根據工藝可以調節）。

3．收取液體密度范圍：≤1.0g/cm3.

4．工作液位范圍：約1400-4000mm。

5．工作方式：連續或間斷式。

6．設計壓力：1.0Mpa。

7．工作壓力：常壓

8．操作溫度：30~50℃.

9．其它詳細結構尺寸如設備附帶圖紙所示。

10．出油口公稱直徑DN50，收油口公稱直徑DN250，共計4個。

11．調配浮子可上下調動。

12．設備使用年限：≥20年
