浮動出油裝置

一.應用行業
浮動出油裝置是在油田、煉廠、加油站、機場、航空、污水處理廠、冶煉等行業使用。適用于原油或成品油罐安裝使用，用于收發油作業，進一步提高油品純度，防止在發油作業過程中，由于在儲罐底部雜質而影響發出油品的質量。

GXP系列油罐浮動出油裝置適用于各類臥式、立式儲罐使用，其一端連于油罐底部出油短管上，另一端由浮筒吊在液面下，并隨液面升降而上下浮動，始終抽取表面層燃油，由于水分、雜質在重力場的沉降作用下，上層燃油的水分和雜質始終低于底部油層，因此，使油罐浮動出油裝置，抽取上層燃油，能保證發出較潔凈的燃油，延長下游凈化設備的使用壽命。

 二.工作結構

　　浮動出油裝置，在原工藝結構基礎上進一步革新原有出油裝置不足，第三代新型浮動出油裝置為雙口轉動式收發出油作業，防止了以往使用過程中由于設備排空或靠立而影響設備的正常運轉。
　　當罐內充有液體時，該設備由初始位置開始，在主浮子的浮力作用下而帶動整體裝置升起，油品由進油口進入裝置內，通過浮動臂、輸油管、罐壁出油管排出罐外。并且浮動臂的調配浮子能夠始終保持進油口處于向下水平位置，向外吸出油。

單臂式：

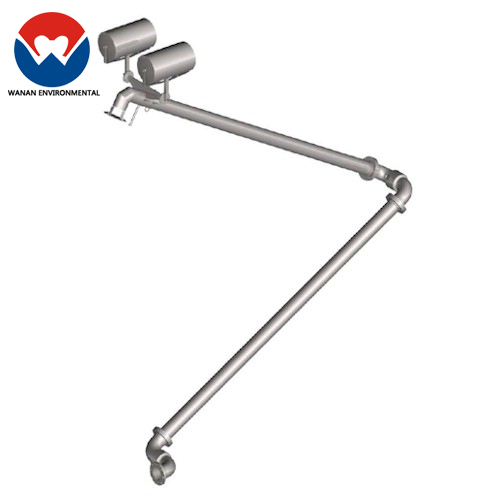

折臂式

三.作用優點

　　作用點a：能夠進一步提高向外發出油品的純度；
　　作用點b：設備結構設置有自動滲油功能，避免裝置排空、靠立等現象發生；
　　作用點c：運轉靈活，使用及安裝維修方便，只需DN600人孔進入安裝；

四.設備選型

浮動出油裝置，第三代浮動出油裝置是以工藝為基礎而設計，因此要根據用戶提供相應的工藝參數及儲罐結構尺寸而設計選型。
　　規格型號：
　　第一類：FDCY-Z-A/C
　　第二類：FDCY-S-A/C
　　FDCY-N：設備代號
　?。ǎ焊映鲇脱b置出油口公稱直徑；
　　規格：（）—DN（50、65、80、100、150、200、250、300……500）
　　Z：為折疊式浮動出油裝置
　　S：為單臂式浮動出油裝置
　　A為不銹鋼，C為碳鋼。

我公司最新研制出的浮動出油裝置是在原工藝結構基礎上進一步革新原有出油裝置不足而誕生的。第三代新型浮動出油裝置為雙口轉動式收發出油作業，防止了以往使用過程中由于設備排空或靠立而影響設備的正常運轉。浮動出油裝置是在油田、煉廠、加油站、機場、航空、污水處理廠、冶煉等行業使用。

※油罐浮動出油裝置安裝尺寸

※性能特點

適用介質：航空煤油、汽油、柴油

公稱直徑：DN50mm～DN400mm

上舉擺角：（MAX）65度

拆裝要求：結構組成部件，能從油罐

人孔（≥600mm）出入

具有防渦流措施和自滲灌油功能，即

可向油罐內注油，也可向油罐外發油。

※訂貨參數

油罐類型（立式或臥式）

出油管口徑（外徑×壁厚）

出口管法蘭的公稱壓力及標準

油罐內徑

油罐裝油高度

油罐罐底坡度（%）

出口管中心距罐底部高度
